Створення віртуальних локальних мереж


VLAN (англ. Virtual Local Area Network — віртуальна локальна комп'ютерна мережа) є групою хостів з загальним набором вимог, що взаємодіють так, ніби вони прикріплені до одного домену, незалежно від їх фізичного розташування. VLAN дозволяє перемістити комп'ютери географічно, зберігаючи однакові зв'язки та ресурси. VLAN також може бути використаний для виділення комп'ютерів у великій локальній мережі на менші мережі та захисту даних, щоб комп'ютери не діяли так, наче вони знаходяться в тій же мережі, навіть якщо вони перебувають у одному комутаторі.

Завдання:
Створити локальну мережу на 120 машин, та створити у ній 10 VLAN (віртуальних локальних мереж).

Хід роботи

Для реалізації даного завдання нам знадобляться 6 комутаторів з 24-ма роз'ємами, та один роутер для підключення обладнання до мережі Інтернет, та з'єднання нашої мережі.







Маска мережі класа С надає нам 254 ІР-адрес, доступних для користувачів.


VLAN2 - 192.1.0.0/24 - 254 вільних адрес.
VLAN3 - 192.2.0.0/24 - 254 вільних адрес.
VLAN4 - 192.4.0.0/24 - 254 вільних адрес.
VLAN5 - 192.8.0.0/24 - 254 вільних адрес.
VLAN6 - 192.10.0.0/24 - 254 вільних адрес.
VLAN7 - 192.16.0.0/24 - 254 вільних адрес.
VLAN8 - 192.32.0.0/24 - 254 вільних адрес.
VLAN9 - 192.64.0.0/24 - 254 вільних адрес.
VLAN10 - 192.44.0.0/24 - 254 вільних адрес.

VLAN 1 ми не створювали, тому що за умовчанням на кожному комутаторі саме ця віртуальна мережа належить всім портам.

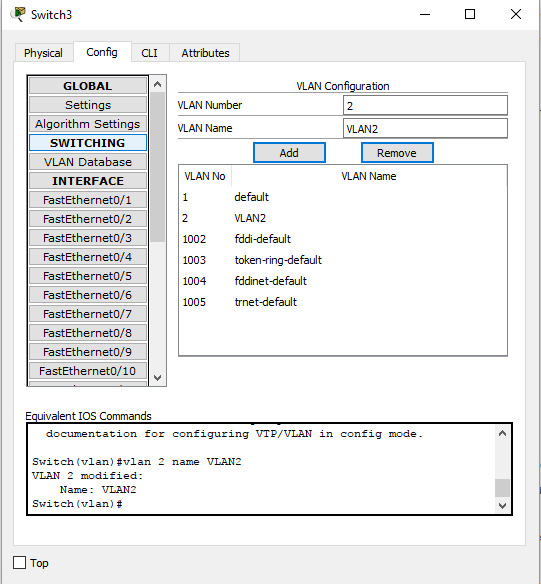

Створимо VLAN-и на комутаторах. Це можна зробити на вкладці "Switch" у розділі "VLAN Database". Додавання VLAN-у відбувається натисканням на кнопку "Add".

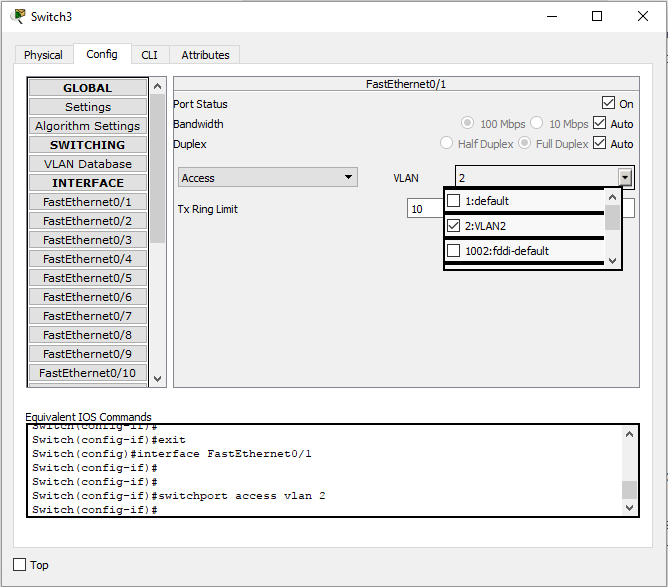

Потім обираємо комп'ютери з потрібної віртуальної мережі і призначаємо порту комутатора, що з'єднаний з комп'ютером, і призначаємо заданий VLAN.
Це можна зробити на вкладці "Switch" у розділі "Interface" у відповідному інтефейсі. Для зміни VLAN-у потрібно, щоб було обрано поле Access та навпроти нього обрати з випадного списку заданий VLAN.



Після створення всіх VLAN-ів та встановлення їх на потрібних портах варто створити trunk-порти.
Транк - це лінія зв'язку, яка з'єднує між собою порти двох комутаторів (а також комітатора - роутера); в загальному випадку через транк передається трафік декількох віртуальних мереж.
Призначити порту мітку trunk можна на вкладці "Switch" у розділі "Interface" у відповідному інтефейсі змінємо Access на Trunk. Після цього всі VLAN-и у випадному списку будуть відмічені галочкою.





Наступним етапом після створення всіх Trunk-портів між комутаторами один з одним та роутером буде створення окремих інтерфейсів на роутері для кожної віртуальної мережі.
Це виконується у командному рядку шляхом введення наступних команд:

Router(config)#interface FastEthernet6/0.2
Router(config-subif)#encapsulation dot1q 2

Router(config-subif)#ip address 192.1.0.1 255.255.255.0

Router(config-subif)#exit
