Організація доступу до Інтернету

Завдання 1: Організувати доступ до Інтернету 40 користувачів.

З'єднаємо комп'ютери з комутаторами кабелем типу вита пара. Комутатори під'єднаємо до роутера, який виконує роль DHCP-сервера, який, в свою чергу, під'єднується до Інтернету.

На роутері реалізуємо три інтерфейси: FastEthernet0/0, FastEthernet0/1, Serial1/0.
FastEthernet0/0 має ІР-адресу - 192.168.0.1, та маску - 255.255.255.224, яка надає нам 30 доступних адрес хостів. FastEthernet0/1 - 193.168.0.1, 255.255.255.224. Serial1/0 - 10.0.0.1 та маску 255.255.255.252, призначену для двох адрес.
Не забудемо увімкнути дані інтерфейси.
Тепер встановимо DHCP роздачу ІР-адрес.
За визначенням: DHCP — це стандартний протокол прикладного рівня, який дозволяє комп'ютерам автоматично отримувати IP-адресу та інші параметри, необхідні для роботи в мережі. Для цього комп'ютер звертається відповідно — до DHCP-сервера. Мережевий адміністратор може задати діапазон адрес, які будуть розподілені між комп'ютерами. Це дозволяє уникнути ручного налаштування комп'ютерів мережі й зменшує кількість помилок.
Заходимо у командний рядок(CLI) нашого роутера та пропишемо такі команди для роздачі ІР-адрес мережі 192.168.0.0:

ip dhcp pool pool1
network 192.168.0.0 255.255.255.224
default-router 192.168.0.1
exit
ip dhcp excluded-address 192.168.0.1

Першою командою ми створюємо пул роздачі ІР-адрес. Другою задаємо мережу та маску для мережі. Наступна команда задає ІР-адресу роутера (gateway для користувачів). Останньою командою ми виключаємо можливість роздачі даної адреси комусь в мережі.
Для мережі 193.168.0.0 в цих командах варто лише змінити назву адреси та 193 замінити на 192.

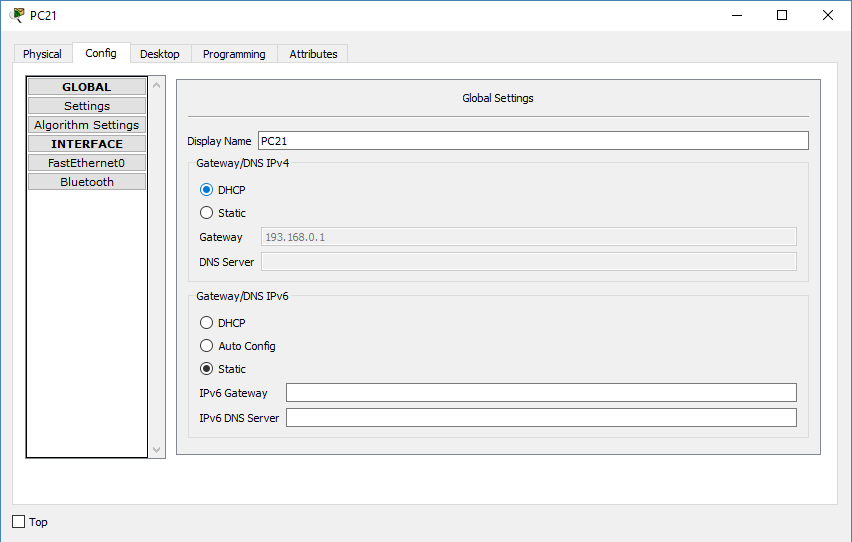

Останнім кроком буде ввімкнення властивості отримання ІР-адрес можливостями DHCP на кінцевих пристроях.
Завдання 2: Організувати доступ до Інтернету 180 користувачів.

 До роутера буде під'єднано комутатор, який в свою чергу буде з'єднаним з іншими комутаторами. В сумі нам знадобиться 9 комутаторів. В якості каналу зв'язку виступає також вита пара.

На роутері лише два інтерфейси. Інтерфейс, що відповідає за мережу має ІР-адресу 192.168.0.1 та маску 255.255.255.0, яка надає нам 254 доступних хоста.

Заходимо у командний рядок(CLI) нашого роутера та пропишемо такі команди для роздачі ІР-адрес мережі 192.168.0.0:

ip dhcp pool pool1
network 192.168.0.0 255.255.255.0
default-router 192.168.0.1
exit
ip dhcp excluded-address 192.168.0.1

Також не забудемо увімкнути на всіх комп'ютерах отримання ІР-адрес засобами DHCP.
