Інтернет речей - це концепція мережі, яка складається з пристроїв, які здійснюють обмін даними між фізичним світом і комп'ютерними системами, за допомогою використання стандартних протоколів зв'язку.

Панель елементів:

1 - мережеві пристрої;
2 - кінцеві пристрої;
3 - компоненти;
4 - з'єднання;
5 - різне;
6 - з'єднання мультикористувача.

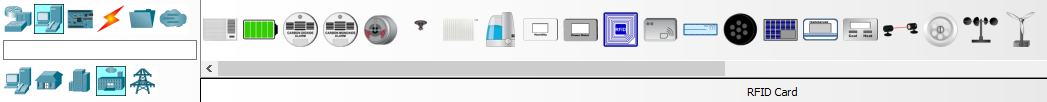

На вкладці кінцевих пристроїв ми маємо декілька категорій:

1 - кінцеві пристрої (ПК, смартфон, телефон, сервер, телевізор);
2 - дім, який містить такі елементи:

розумний кондиціонер;
розумну кавоварку;
батарею(акумулятор);
блютуз динамік;
детектори карбону діо- та моноксиду;
розумний вентилятор на стелі;
розумні двері;
розумний нагрівач;
розумні двері гаражу;
домашній динамік;
розумний зволожувач;
контролери зволоження;
розумний поливач газону;
розумну лампу;
детектор руху;
портативний музичний програвач;
вимірювач напруги;
детектор диму;
сонячну панель;
вимірювач частоти звуку;
контролер температури;
розумний термостат;
розумний водостікач;
контролер рівня води;
вебкамеру;
детектор вітру;
розумне вікно.

3 - розумне місто, яке містить:

контролер атмосферного тиску;
батарею (акумулятор);
передавач блютуз-маяків;
детектор карбон моноксиду;
розумний вентилятор на стелі;
стару машину;
вимірювач напруги;
картку радіочастотної ідентифікації;
зчитувач карток радіоактивної ідентифікації;
розумну LED лампу;
сонячну панель;
розумний вуличний ліхтар;
детектор вітру.

4 - індустріальне, яке містить елементи:

розумний кондиціонер;
батарею (акумулятор);
детектор кабону моно- та діоксиду;
контролер вогню;
пожежогасник;
розумний нагрівач;
розумний зволожувач;
контролер зволоження;
вимірювач напруги;
картка радіочастотної ідентифікації;
зчитувач картки радіочастотної ідентифікації;
генератор сигналів;
розумну LED лампу;
сонячну панель;
контролер температури;
термостат;
детектор руху;
розумний водостікач;
детектор вітру;
вітрогенератор.

5 - енергосистема, яка містить:

батарею(акумулятор);
повітродувку;
вимірювач напруги;
сонячну панель;
детектор вітру;
вітрогенератор.

Всі компоненти можна програмувати відповідно до поставленого завдання або для досягнення бажаного результату. Ці компонети можна застосовувати у проектах проектування розумних будинків, автоматизованих приміщень, розумних міст та інших проектів. Головною перевагою розумних речей є самостійне прийняття рішень та віддалене керування.

Перша категорія - це плати. Тут присутні плати MCU та SBC, а також розумний пристрій. За допомогою цих плат (мікроконтролери та однопроцесорні плати) ми можемо програмувати речі (одну або декілька речей одночасно) та додавати їм новий функціонал. За допомогою елементу "пристрій" ми маємо можливість створити свою розумну річ, надати їй бажані стани, запрограмувати відповідним чином, обрати зображення для нашого пристрою, написати специфікацію пристрою, задати відповідні слоти та мережеві адаптери.

Друга категорія - це виконавчі механізми, які включають у себе:

охолоджувач повітря;
лампу тривоги;
розбризкувач на стелі;
затемнену лампу;
розбризкувач на підлозі;
нагрівальний елемент;
LCD;
LED;
мотор;
п'єзо динамік;
кольорову LED;
серводвигун;
розумну LED;
динамік.

Третя категорія - сенсори - містить:

сенсор навколишнього середовища;
сенсор, який можна створити і запрограмувати;
сенсори вологи;
мембранний потенціометр;
сенсор металу;
сенсор руху;
фото (світловий) сенсор;
потенціометр;
кнопку перемикання;
кнопку з одноразовим натиском:
вмикач;
сенсор диму;
сенсор звуку;
сенсор температури;
кнопку з постійним натиском;
лезерний сенсор руху;
детектор води;
сенсор води;
сенсор вітру.

Варто також згадати про кнопку Environment, за допомогою якої можна налаштовувати різні показники середовища, починаючи від сонясного світла і сили вітру і закінчуючи вмістом вуглекислого газу у повітрі.

Налаштування можна проводити за допомогою графіку. Варто лише натиснути на лінії графіку і налаштувати стан у відповідний час. Додавати графіки і показники середовища можна клацнувши на ім'я показника. Так само можна і видаляти показники з середовища проекту. Також можна симулювати час для відстеження зміни показників.

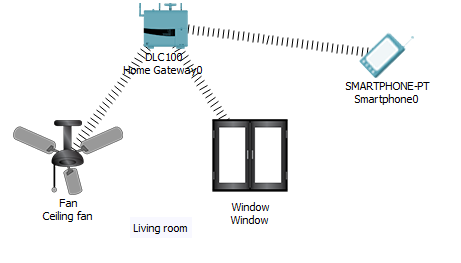

Проект розумного дому

Даний розумний дім містить домашній шлюз, вентилятор на стелі та вікно. Всім цим будемо керувати через смартфон.

Щоб зв'язати компоненти з домашнім шлюзом, ми повинні використати бездротовий зв'язок.

Для цього натискаємо на компонент, натискаємо Advanced і у вкладці I/O Config у полі Network Adapter обираємо PT-IOT-NM-1W. Під’єднання до домашнього шлюзу відбудеться автоматично. Виконуємо ці дії до кожного компонента окрім смартфону.
